2.4 GHz Wi-Fi 6 (802.11 ax)，Bluetooth? 5 (LE)，Zigbee 及 Thread (802.15.4) 模組 內置 ESP32-C6 系列芯片，RISC-V 32 位單核處理器 flash 最大可選 16 MB 23 個 GPIO，豐富的外設 板載 PCB 天線或外部天線連接器
1.1 特性 CPU 和片上存儲器 ? 內置 ESP32-C6 芯片，RISC-V 32 位單核處理器， 支持高達 160 MHz 的時鐘頻率 ? ROM：320 KB ? HP SRAM：512 KB ? LP SRAM：16 KB Wi-Fi ? 工作在 2.4 GHz 頻段，1T1R ? 工作信道中心頻率范圍：2412 ~ 2484 MHz ? 支持 IEEE 802.11ax 協議： – 僅 20 MHz 非接入點工作模式 (20 MHz-only non-AP mode) – MCS0 ~MCS9 – 上行、下行正交頻分多址接入 (OFDMA) ，特 別適用于高密度應用下的多用戶并發傳輸 – 下行多用戶多輸入多輸出 (MU-MIMO)，提升 網絡容量 – 波束成形接收端 (Beamformee)，提升信號質 量 – 信道質量指示 (Channel quality indication, CQI) – 雙載波調制 (dual carrier modulation, DCM)， 提高鏈路穩定性 – 空間復用 (Spatial reuse)，提升網絡容量 – 目標喚醒時間 (TWT) ，提供更好的節能機制 ? 完全兼容 IEEE 802.11b/g/n 協議： – 支持 20 MHz 和 40 MHz 頻寬 – 數據速率高達 150 Mbps – 無線多媒體 (WMM) – 幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU) – 立即塊確認 (Immediate Block ACK) – 分片和重組 (Fragmentation and defragmentation) – 傳輸機會 (Transmission opportunity, TXOP) – Beacon 自動監測（硬件 TSF） – 4 × 虛擬 Wi-Fi 接口 – 同時支持基礎結構型網絡 (Infrastructure BSS) Station 模式、SoftAP 模式、Station + SoftAP 模式和混雜模式 請注意 ESP32-C6 在 Station 模式下掃描時， SoftAP 信道會同時改變 – 802.11 mc FTM 藍牙 ? 低功耗藍牙 (Bluetooth LE)：通過 Bluetooth 5.3 認 證 ? Bluetooth mesh ? 高功率模式 (20 dBm) ? 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps ? 廣播擴展 (Advertising Extensions) ? 多廣播 (Multiple Advertisement Sets) ? 信道選擇 (Channel Selection Algorithm #2) ? 功率控制 (LE Power Control) ? Wi-Fi 與藍牙共存，共用同一個天線 樂鑫信息科技 2 反饋文檔意見 ESP32-C6-WROOM-1 & WROOM-1U 技術規格書 v0.6 1 模組概述 IEEE 802.15.4 ? 兼容 IEEE 802.15.4-2015 協議 ? 工作在 2.4 GHz 頻段，支持 OQPSK PHY ? 數據速率：250 Kbps ? 支持 Thread 1.3 ? 支持 Zigbee 3.0 外設 ? GPIO、SPI、并行 IO、UART、I2C、I2S、RMT (TX/ RX)、脈沖計數器、LED PWM、USB 串口/JTAG 控 制器、MCPWM、SDIO2.0 從機控制器、GDMA、 TWAI? 控制器、片上 JTAG 調試功能、事件任務 矩陣、ADC、溫度傳感器、通用定時器、看門狗 定時器等 說明： * 有關模組外設的詳細信息，請參考 《ESP32-C6 系列芯片技術規格書》。 模組集成元件 ? 40 MHz 集成晶振 ? SPI flash 天線選型 ? 板載 PCB 天線 (ESP32-C6-WROOM-1) ? 通過連接器連接外部天線 (ESP32-C6-WROOM1U) 工作條件 ? 工作電壓/供電電壓：3.0 ~ 3.6 V ? 工作環境溫度： – 85°C 版模組：–40 ~ 85 °C – 105 °C 版模組：-40 ~ 105 °C 1.2 描述 ESP32-C6-WROOM-1 和 ESP32-C6-WROOM-1U 是通用型 Wi-Fi、IEEE 802.15.4 和低功耗藍牙 (Bluetooth LE) 模組，功能強大，具有豐富的外設接口，可用于智能家居、工業自動化、醫療保健、消費電子產品等領域。 ESP32-C6-WROOM-1 采用 PCB 板載天線，ESP32-C6-WROOM-1U 采用連接器連接外部天線。兩款模組均配 置了最大 16 MB 的外部 SPI flash。 ESP32-C6-WROOM-1 和 ESP32-C6-WROOM-1U 均有兩種變型： ? 85 °C 版本 ? 105 °C 版本 兩種變型僅最大環境溫度和 flash 型號不同。除非另有說明，本規格書中 ESP32-C6-WROOM-1 指代 ESP32-C6- WROOM-1 的 85 °C 和 105 °C 版本，ESP32-C6-WROOM-1U 指代 ESP32-C6-WROOM-1U 的 85 °C 和 105 °C

ESP32-C6 具有SDIO接口，  適合高速WIFI數據傳輸

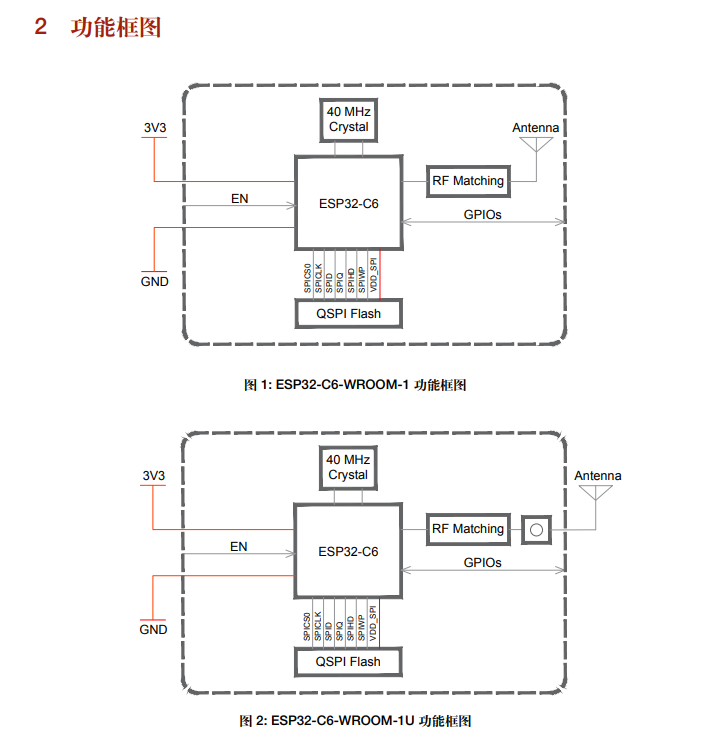

ESP32-C6-WROOM-1 功能框圖

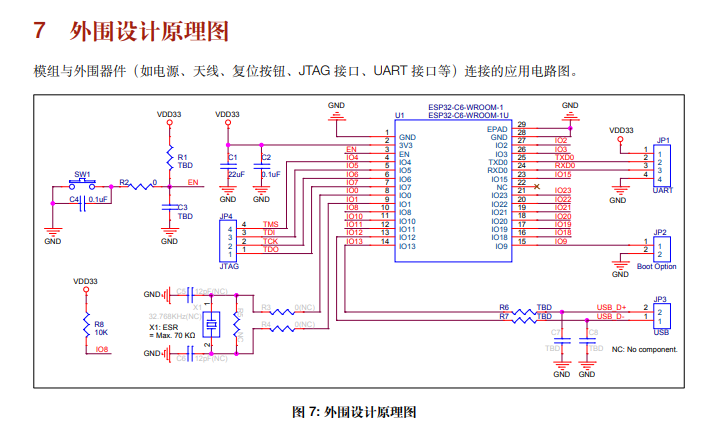

ESP32-C6-WROOM-1 外圍線路設計原理圖
