ESP32-S3-WROOM-1 和 ESP32-S3-WROOM-1U 是兩款通用型 Wi-Fi + 低功耗藍牙 MCU 模組，搭載 ESP32-S3 系列芯片。除具有豐富的外設接口外，模組還擁有強大的神經網絡運算能力和信號處理能力，適用于 AIoT 領域 的多種應用場景，例如喚醒詞檢測和語音命令識別、人臉檢測和識別、智能家居、智能家電、智能控制面板、智 能揚聲器等。 ESP32-S3-WROOM-1 采用 PCB 板載天線，ESP32-S3-WROOM-1U 采用連接器連接外部天線。兩款模組均有 多種型號可供選擇，具體見表 1 和 2。其中，ESP32-S3-WROOM-1-H4 和 ESP32-S3-WROOM-1U-H4 的工作環 境溫度為–40 ~ 105 °C，內置 ESP32-S3R8 和 ESP32-S3R16V 的模組工作環境溫度為–40 ~ 65 °C，其他型號的 工作環境溫度均為–40 ~ 85 °C。請注意，針對 R8 和 R16V 系列模組 (內置 Octal SPI PSRAM)，若開啟 PSRAM ECC 功能，模組最大環境溫度可以提高到 85 °C，但是 PSRAM 的可用容量將減少 1/16。 表 1: ESP32-S3-WROOM-1 系列型號對比1 環境溫度6 模組尺寸7 訂購代碼2 Flash3, 4 PSRAM5 (°C) (mm) ESP32-S3-WROOM-1-N4 4 MB (Quad SPI) - –40 ~ 85 18.0 × 25.5 × 3.1 ESP32-S3-WROOM-1-N8 8 MB (Quad SPI) - –40 ~ 85 ESP32-S3-WROOM-1-N16 16 MB (Quad SPI) - –40 ~ 85 ESP32-S3-WROOM-1-H4 4 MB (Quad SPI) - –40 ~ 105 ESP32-S3-WROOM-1-N4R2 4 MB (Quad SPI) 2 MB (Quad SPI) –40 ~ 85 ESP32-S3-WROOM-1-N8R2 8 MB (Quad SPI) 2 MB (Quad SPI) –40 ~ 85 ESP32-S3-WROOM-1-N16R2 16 MB (Quad SPI) 2 MB (Quad SPI) –40 ~ 85 ESP32-S3-WROOM-1-N4R8 4 MB (Quad SPI) 8 MB (Octal SPI) –40 ~ 65 ESP32-S3-WROOM-1-N8R8 8 MB (Quad SPI) 8 MB (Octal SPI) –40 ~ 65 ESP32-S3-WROOM-1-N16R8 16 MB (Quad SPI) 8 MB (Octal SPI) –40 ~ 65 ESP32-S3-WROOM-1-N16R16V8 16 MB (Quad SPI) 16 MB (Octal SPI) –40 ~ 65 1 本表格中的注釋內容與表 2 一致。 表 2: ESP32-S3-WROOM-1U 系列型號對比 環境溫度6 模組尺寸7 訂購代碼2 Flash3, 4 PSRAM5 (°C) (mm) ESP32-S3-WROOM-1U-N4 4 MB (Quad SPI) - –40 ~ 85 18.0 × 19.2 × 3.2 ESP32-S3-WROOM-1U-N8 8 MB (Quad SPI) - –40 ~ 85 ESP32-S3-WROOM-1U-N16 16 MB (Quad SPI) - –40 ~ 85 ESP32-S3-WROOM-1U-H4 4 MB (Quad SPI) - –40 ~ 105 ESP32-S3-WROOM-1U-N4R2 4 MB (Quad SPI) 2 MB (Quad SPI) –40 ~ 85 ESP32-S3-WROOM-1U-N8R2 8 MB (Quad SPI) 2 MB (Quad SPI) –40 ~ 85 ESP32-S3-WROOM-1U-N16R2 16 MB (Quad SPI) 2 MB (Quad SPI) –40 ~ 85 ESP32-S3-WROOM-1U-N4R8 4 MB (Quad SPI) 8 MB (Octal SPI) –40 ~ 65 ESP32-S3-WROOM-1U-N8R8 8 MB (Quad SPI) 8 MB (Octal SPI) –40 ~ 65 ESP32-S3-WROOM-1U-N16R8 16 MB (Quad SPI) 8 MB (Octal SPI) –40 ~ 65 ESP32-S3-WROOM-1U-N16R16V8 16 MB (Quad SPI) 16 MB (Octal SPI) –40 ~ 6

ESP32-S3-WROOM-1-N16R81.1 特性 CPU 和片上存儲器 ? 內置 ESP32-S3 系列芯片，Xtensa? 雙核 32 位 LX7 微處理器 (支持單精度浮點運算單元)，支持 高達 240 MHz 的時鐘頻率 ? 384 KB ROM ? 512 KB SRAM ? 16 KB RTC SRAM ? 最大 16 MB PSRAM Wi-Fi ? 802.11 b/g/n ? 802.11n 模式下數據速率高達 150 Mbps ? 幀聚合 (TX/RX A-MPDU, TX/RX A-MSDU) ? 0.4 μs 保護間隔 ? 工作信道中心頻率范圍：2412 ~ 2484 MHz 藍牙 ? 低功耗藍牙 (Bluetooth LE)：Bluetooth 5、Bluetooth mesh ? 速率支持 125 Kbps、500 Kbps、1 Mbps、2 Mbps ? 廣播擴展 (Advertising Extensions) ? 多廣播 (Multiple Advertisement Sets) ? 信道選擇 (Channel Selection Algorithm #2) ? Wi-Fi 與藍牙共存，共用同一個天線 外設 ? GPIO、SPI、LCD、Camera 接口、UART、I2C、I2S、 紅外遙控、脈沖計數器、LED PWM、全速 USB 2.0 OTG、USB Serial/JTAG 控制器、MCPWM、 SDIO 主機接口、GDMA、TWAI? 控制器（兼容 ISO 11898-1）、ADC、觸摸傳感器、溫度傳感器、定 時器和看門狗 說明： * 有關模組外設的詳細信息，請參考 《ESP32-S3 系列芯片技術規格書》。 模組集成元件 ? 40 MHz 集成晶振 ? 最大 16 MB Quad SPI flash 天線選型 ? 板載 PCB 天線 (ESP32-S3-WROOM-1) ? 通過連接器連接外部天線 (ESP32-S3-WROOM-1U) 工作條件 ? 工作電壓/供電電壓：3.0 ~ 3.6 V ? 工作環境溫度： – 65 °C 版模組：–40 ~ 65 °C – 85 °C 版模組：–40 ~ 85 °C – 105 °C 版模組：–40 ~ 105 °C 認證 ? RF 認證：見 證書 ? 環保認證：RoHS/REACH 測試 ? HTOL/HTSL/uHAST/TCT/ESD


ESP32-S3-WROOM-1-N16R81.3 應用 ?
通用低功耗 IoT 傳感器HUB ? 通用低功耗 IoT 數據記錄器 ? 攝像頭視頻流傳輸 ? OTT 電視盒/機頂盒設備 ? USB 設備 ? 語音識別 ? 圖像識別 ? Mesh 網絡 ? 家庭自動化 ? 智慧樓宇 ? 工業自動化 ? 智慧農業 ? 智能門鎖 ? 智能醫療設備 ? 智能玩具 ? 智能吊墜 ? 零售 & 餐飲

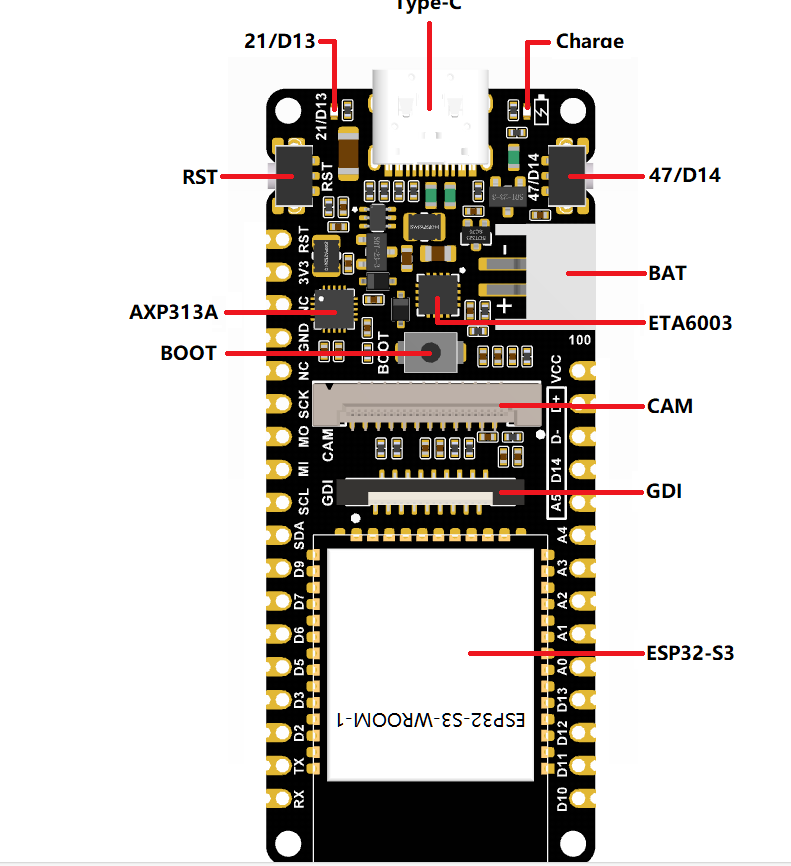

ESP32-S3 開發板圖   技術支持請聯系
