SGM41523

高壓輸入2.5A開關型鋰電池充電器SGM41523

繼緊湊型低壓5V輸入的開關充電器SGM41524之后，圣邦微電子又推出可支持18V高壓輸入的緊湊、開關型SGM41523系列充電器產品。相對于5V工藝的低耐壓的產品，18V高耐壓工藝的SGM41523系列產品適用范圍更廣，使用更靈活，也更具魯棒性。

SGM41523是簡便易用、功能完整的恒流恒壓型開關充電器。其充電電壓和電流均可使用電阻設置，且充電電流在0.2A至2.5A范圍內可設。常見的滿充截止電壓4.1V、4.2V、4.3V、4.35V、4.4V、4.45V可設。其典型應用電路如下圖所示：

圖1 SGM41523典型應用電路

SGM41523主要特性

• 18V最高耐壓承受能力；

• 2.5A恒流充電電流能力；

• 13.2V輸入過壓保護；

• 4.1V至4.45V電池滿充電壓；

• 充電電壓和電流利用電阻靈活設置；

• 充電和充滿指示燈；

• 高達95%充電效率；

• 1.3MHz開關頻率；

• 充滿后輸出電壓回退保持；

• 可選充電使能電平；

• 可選的JEITA適配性；

• 工作溫度范圍-40℃至+85℃；

• 符合環保理念的TDFN-3×3-12L綠色封裝。

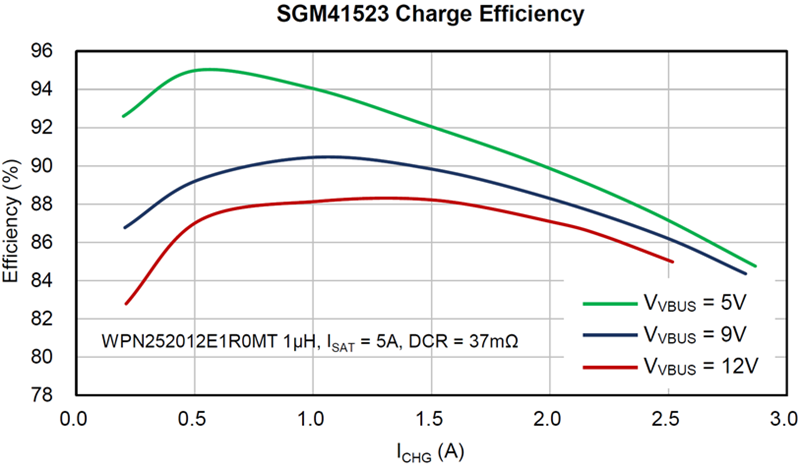

SGM41523具有優異的充電效率曲線，如圖2所示。5V充電時峰值充電效率可高達95%，非常適用于充電電流300mA至2A的應用，這個區間內可保持90%以上的充電效率。

圖2 SGM41523充電效率曲線

SGM41523具有完整的涓流充電、預充電、恒流充電和恒壓充電等充電流程，如圖3所示。電池電壓低于2.2V時以典型值38mA的ISHORT進行涓流充電，電池電壓為2.2V至3V時以IPRECHG = ICHARGE/10進行預充電，此后進入恒流ICHARGE和恒壓充電階段并最終充電截止，截止電流ITERM=ICHARGE/10。

圖3 SGM41523充電流程

有沒有注意到上圖充電流程的恒壓階段后還有一段折返（Fold-Back）？是的，你沒看錯，這是我們特意設計的一種模式，我們叫它電壓回退保持模式。顧名思義，也就是輸出電壓回落到一個預定值。

為什么要設計這個模式？它有什么特殊之處？

SGM41523沒有采用電池開關將電池與系統負載斷開，當電池充滿后，它進入電壓回退保持模式，適當降低輸出電壓后，再以穩壓電源模式為系統負載供電，保證電池安全、節約成本的同時可大大延長使用壽命。在該模式下，其輸出電流能力可達3A，不受充電電流設置的限制，避免了在放電通路中由于電池開關插入導致的損耗，大幅提高了電池能量利用率。這個模式對無電池狀態仍需工作的設備非常適用。

SGM41523系列產品中使能電平具有高、低有效兩種可選，低電平使能的大家比較常見，此處不再累述。高電平使能（如SGM41523B）對于用作輔充很有必要，用戶僅在需要開啟時才配置開啟。

POS機、藍牙音箱，便攜設備
